Bridge 모드 심화 분석: L2 투명성과 네트워크 세그먼트

Overview

가상화 환경에서 Bridge 모드는 VM과 물리 네트워크 간의 경계를 투명하게 만들어주는 핵심 기술이다. 단순히 "브리지"라는 이름에서 연상되는 것 이상으로, 이 기술은 OSI 2계층(Data Link Layer)에서 동작하는 정교한 네트워크 가상화 메커니즘이다.



많은 시스템 관리자들이 Bridge 모드를 선택하지만, 정작 "VM들이 물리 네트워크에 직접 연결된 것처럼 동작한다", "같은 네트워크 세그먼트에서 IP를 할당받는다", "L2 레벨에서 투명한 연결을 제공한다"는 설명의 구체적 의미를 완전히 이해하지 못하는 경우가 많다.



이 글에서는 Bridge 모드의 기술적 동작 원리부터 실무적 고려사항까지 상세히 분석하며, 특히 다음과 같은 핵심 질문들에 답해보겠다:







주요 다루는 내용

• Bridge 모드에서 VM이 "물리 장비처럼" 보이는 구체적 메커니즘
• 네트워크 세그먼트 개념과 실제 적용 사례
• L2 투명성이 제공하는 기술적 장점과 한계
• MAC 주소 학습과 FDB(Forwarding Database) 동작 과정
• NAT 모드와의 근본적 차이점과 성능 비교
• 실무 환경에서의 IP 관리, 보안, 성능 최적화 방안





대상 독자

• 가상화 네트워킹의 동작 원리를 정확히 이해하고 싶은 시스템 관리자
• Bridge 모드와 NAT 모드의 차이를 기술적으로 파악하려는 엔지니어
• 클라우드 인프라에서 네트워크 설계를 담당하는 아키텍트
• KVM/libvirt 환경에서 최적의 네트워크 성능을 추구하는 개발자











---





Bridge 모드의 핵심 개념



1. "물리 네트워크에 직접 연결된 것처럼 동작"의 의미





전통적인 물리 환경

Physical Switch
    ├── Computer A (10.10.10.10)
    ├── Computer B (10.10.10.11)
    ├── Computer C (10.10.10.12)
    └── Server     (10.10.10.15)

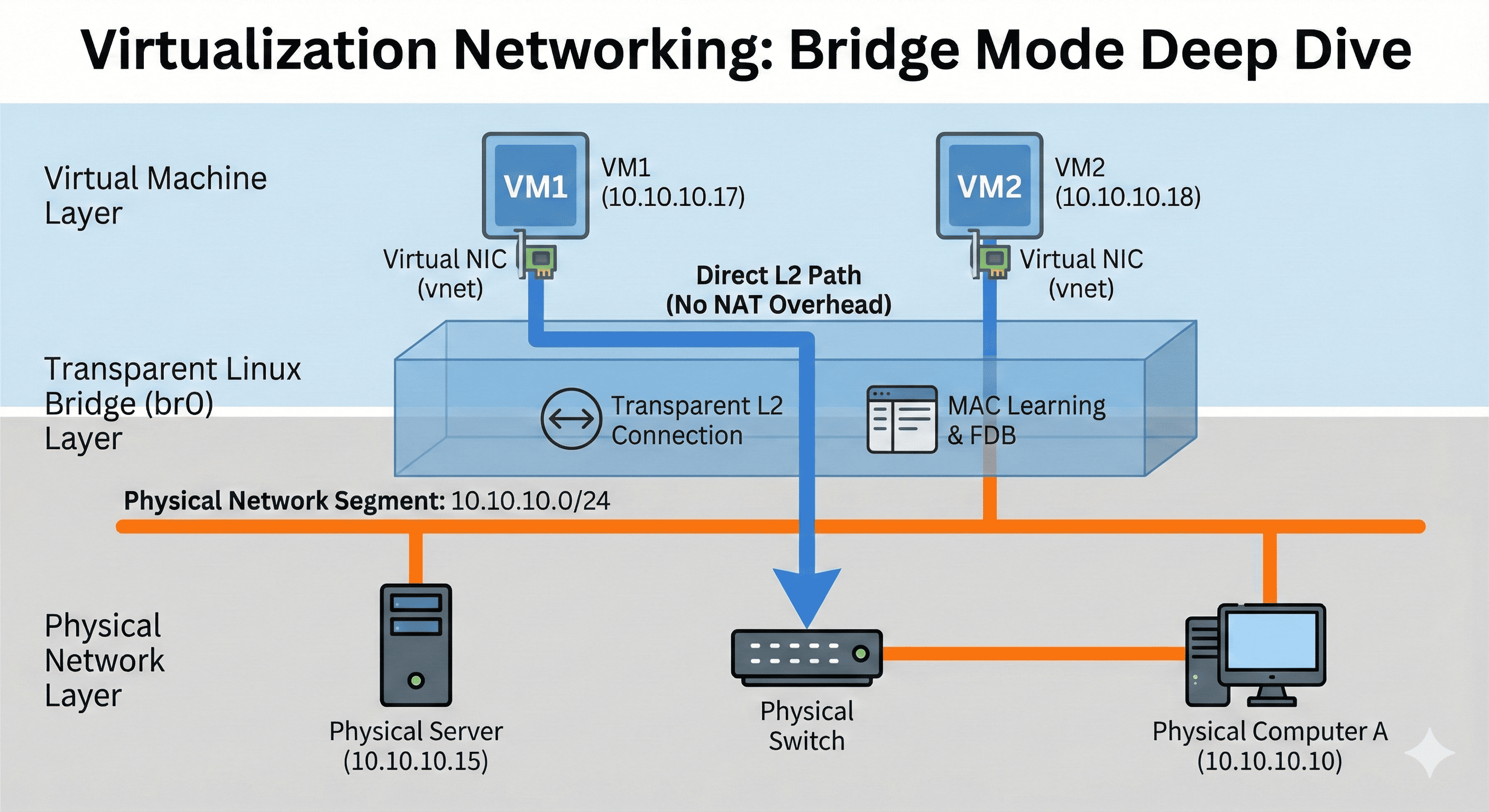

Bridge 모드 가상 환경

Physical Switch
    ├── Computer A (10.10.10.10)
    ├── Computer B (10.10.10.11)
    ├── Computer C (10.10.10.12)
    └── Host Server (10.10.10.15)
            └── Linux Bridge (br0)
                    ├── VM1 (10.10.10.17) ← 물리 스위치의 직접 참여자처럼 보임
                    ├── VM2 (10.10.10.18) ← 물리 스위치의 직접 참여자처럼 보임
                    └── VM3 (10.10.10.19) ← 물리 스위치의 직접 참여자처럼 보임









핵심 포인트

• 물리 스위치 관점에서 VM들이 독립적인 장치로 보인다
• 각 VM이 고유한 MAC 주소를 가진다
• 물리 스위치의 MAC 주소 테이블에 VM들의 MAC이 등록된다
• ARP 테이블에도 VM들이 개별 엔트리로 나타난다











2. "같은 네트워크 세그먼트"의 구체적 의미





네트워크 세그먼트란?

• 브로드캐스트 도메인: 하나의 브로드캐스트 패킷이 도달할 수 있는 범위
• IP 서브넷: 같은 서브넷 마스크를 공유하는 IP 주소 범위
• VLAN: 논리적으로 분리된 네트워크 그룹







실제 예시

# 물리 환경의 네트워크 세그먼트
Network: 10.10.10.0/24
├── Gateway: 10.10.10.1
├── Physical Computer A: 10.10.10.10
├── Physical Computer B: 10.10.10.11
├── Host Server: 10.10.10.15
└── Available Range: 10.10.10.2-254

# Bridge 모드에서 VM들
Network: 10.10.10.0/24 (동일한 세그먼트!)
├── Gateway: 10.10.10.1 (동일한 게이트웨이!)
├── Physical Computer A: 10.10.10.10
├── Physical Computer B: 10.10.10.11
├── Host Server: 10.10.10.15
├── VM1: 10.10.10.17 ← 같은 서브넷
├── VM2: 10.10.10.18 ← 같은 서브넷
└── VM3: 10.10.10.19 ← 같은 서브넷







이것이 중요한 이유

# VM에서 물리 장비로 직접 통신 (라우팅 없이)
VM1 (10.10.10.17) → Computer A (10.10.10.10)  # 같은 세그먼트라 직접 통신

# 만약 NAT 모드였다면
VM1 (192.168.122.17) → NAT Gateway → Computer A (10.10.10.10)  # 라우팅 필요









3. "L2 레벨에서 투명한 연결"의 기술적 의미





OSI 7계층에서 L2 (Data Link Layer)

L7 - Application  │ HTTP, FTP, SSH
L6 - Presentation │ Encryption, Compression
L5 - Session      │ Session Management
L4 - Transport    │ TCP, UDP
L3 - Network      │ IP, Routing
L2 - Data Link    │ ← 여기서 브리지가 동작!
L1 - Physical     │ Cables, Signals







L2에서 브리지가 하는 일





1. MAC 주소 학습 (Learning)

# 브리지의 FDB (Forwarding Database)
Port 1 (eno1) ←→ Physical Switch
Port 2 (vnet1) ←→ VM1 (MAC: 52:54:00:12:34:56)
Port 3 (vnet2) ←→ VM2 (MAC: 52:54:00:12:34:57)

# 학습 과정
1. VM1이 패킷 전송 → 브리지가 "Port 2에 52:54:00:12:34:56 있음" 학습
2. 물리 스위치도 "Host Server 포트에 52:54:00:12:34:56 있음" 학습
3. 이후 해당 MAC으로 오는 패킷을 정확한 포트로 전달









2. 투명한 프레임 전달 (Transparent Forwarding)

VM1 → Ethernet Frame → Bridge → Physical NIC → Physical Switch → Destination
 ↑                      ↑                        ↑
[L2 Header]       [L2 Processing]        [L2 Forwarding]









투명성의 의미

• 상위 계층(L3 이상)에서는 브리지의 존재를 모른다
• IP 라우팅이 필요 없다 (같은 네트워크로 인식)
• MAC 주소가 변경되지 않는다 (NAT와 달리)













---









실제 동작 과정 시뮬레이션





시나리오: VM1에서 Physical Computer A로 ping





1단계: ARP 요청 (Address Resolution Protocol)

VM1 (10.10.10.17): "10.10.10.10의 MAC 주소가 뭐야?"

# ARP 브로드캐스트 패킷 흐름
VM1 → vnet1 → Bridge br0 → eno1 → Physical Switch → 모든 포트 (브로드캐스트)
                 ↑
          [L2에서 투명하게 전달]









2단계: ARP 응답

Computer A (10.10.10.10): "내 MAC은 aa:bb:cc:dd:ee:ff야!"

# ARP 응답 패킷 흐름
Computer A → Physical Switch → eno1 → Bridge br0 → vnet1 → VM1
                                        ↑
                            [MAC 주소 학습 및 전달]









3단계: 실제 ping 패킷

# 이제 VM1이 Computer A의 MAC 주소를 안다
VM1 → [Dest MAC: aa:bb:cc:dd:ee:ff, Src MAC: 52:54:00:12:34:56]
    → Bridge → Physical Switch → Computer A

# 브리지에서 일어나는 일
1. 패킷 수신: vnet1에서 패킷 받음
2. 목적지 확인: aa:bb:cc:dd:ee:ff는 어느 포트?
3. FDB 조회: aa:bb:cc:dd:ee:ff는 Port 1 (eno1)에 있음
4. 전달: eno1으로 패킷 전송















Bridge 모드 vs 다른 모드 비교



NAT 모드와의 차이점





NAT 모드

VM1 (192.168.122.17) → NAT Gateway (10.10.10.15) → Computer A (10.10.10.10)
         ↑                    ↑                         ↑
    [Private IP]        [IP Translation]          [Public IP]
    다른 세그먼트          L3 처리 필요             같은 세그먼트







Bridge 모드

VM1 (10.10.10.17) ←→ Computer A (10.10.10.10)
         ↑                    ↑
   [Same Segment]        [Same Segment]
   L2 직접 통신           L2 직접 통신











실제 네트워크 관점에서의 차이





물리 스위치의 MAC 테이블





NAT 모드일 때

MAC Address         Port    VLAN
aa:bb:cc:dd:ee:ff   1       1     # Computer A
90:5a:08:74:aa:21   3       1     # Host Server만 보임







Bridge 모드일 때

MAC Address         Port    VLAN
aa:bb:cc:dd:ee:ff   1       1     # Computer A
90:5a:08:74:aa:21   3       1     # Host Server
52:54:00:12:34:56   3       1     # VM1 (Host Server 포트를 통해)
52:54:00:12:34:57   3       1     # VM2 (Host Server 포트를 통해)







실무적 고려사항





IP 주소 관리





DHCP 서버 관점

# 물리 네트워크의 DHCP 서버가 VM들에게도 IP 할당
DHCP Pool: 10.10.10.100-200
├── Computer A: 10.10.10.10 (Static)
├── Host Server: 10.10.10.15 (Static)
├── VM1: 10.10.10.17 (DHCP로 할당받음)
├── VM2: 10.10.10.18 (DHCP로 할당받음)
└── Available: 10.10.10.100-200









주의사항

• IP 충돌 방지: VM과 물리 장비 간 IP 중복 주의
• DHCP 범위 관리: VM용 IP 범위를 별도로 예약
• DNS 등록: VM들도 DNS에 등록 가능









보안 고려사항





방화벽 정책

# 물리 네트워크의 방화벽 정책이 VM에도 동일하게 적용
iptables -A FORWARD -s 10.10.10.17 -d 10.10.10.10 -j ACCEPT

# VM 간 통신도 제어 가능
iptables -A FORWARD -s 10.10.10.17 -d 10.10.10.18 -j DROP







네트워크 분리

• VM들이 물리 네트워크에 직접 노출됨
• 네트워크 보안 정책을 VM에도 적용해야 함
• VLAN 태깅으로 추가 분리 가능







성능 특성





장점

# 패킷 경로가 짧음
VM1 → Bridge → Physical NIC → Network

# vs NAT 모드
VM1 → NAT → iptables → Routing → Physical NIC → Network







측정 예시

# Bridge 모드 지연시간
ping 10.10.10.10
# 평균: 0.2ms

# NAT 모드 지연시간
ping 10.10.10.10
# 평균: 0.5ms (NAT 처리 오버헤드)













구성 시 주요 포인트



1. 브리지 생성과 설정

# 브리지 생성
sudo brctl addbr br0

# 물리 인터페이스 추가
sudo brctl addif br0 eno1

# IP 설정 (기존 eno1에서 br0로 이동)
sudo ip addr del 10.10.10.15/24 dev eno1
sudo ip addr add 10.10.10.15/24 dev br0







2. netplan 설정 (영구 구성)

# /etc/netplan/01-netcfg.yaml
network:
  version: 2
  ethernets:
    eno1:
      dhcp4: false
  bridges:
    br0:
      interfaces: [eno1]
      addresses: [10.10.10.15/24]
      routes:
        - to: default
          via: 10.10.10.1
      nameservers:
        addresses: [8.8.8.8]
      parameters:
        stp: false
        forward-delay: 0









3. libvirt 네트워크 정의

<network>
  <n>br0-network</n>
  <forward mode='bridge'/>
  <bridge name='br0'/>
  <!-- DHCP 설정 없음: 물리 네트워크의 DHCP 사용 -->
</network>









4. VM 네트워크 인터페이스 설정

<interface type='bridge'>
  <source bridge='br0'/>
  <model type='virtio'/>
  <!-- MAC 주소는 자동 생성되거나 수동 지정 -->
  <mac address='52:54:00:12:34:56'/>
  <!-- 멀티큐 성능 최적화 -->
  <driver name='vhost' queues='4'/>
</interface>











5. 브리지 모니터링과 최적화

# 브리지 상태 확인
brctl show
bridge link show

# FDB 테이블 확인
bridge fdb show br br0

# 성능 통계
cat /sys/class/net/br0/statistics/rx_packets
cat /sys/class/net/br0/statistics/tx_packets

# STP 최적화 (단순 환경에서)
sudo brctl stp br0 off
echo 0 > /sys/class/net/br0/bridge/forward_delay









트러블슈팅 가이드



일반적인 문제들





1. VM이 IP를 받지 못하는 경우



# DHCP 요청이 물리 네트워크에 도달하는지 확인
sudo tcpdump -i br0 port 67 or port 68

# 브리지 설정 확인
ip link show br0
brctl showmacs br0









2. VM 간 통신이 안 되는 경우

# 브리지 FDB에 MAC 주소가 학습되었는지 확인
bridge fdb show br br0 | grep 52:54:00

# iptables 규칙 확인
iptables -L FORWARD -v -n







3. 성능 저하 문제

# 네트워크 큐 설정 확인
ethtool -l eno1

# CPU 사용률 모니터링
top -p $(pgrep -f "qemu.*vm-name")

# 인터럽트 분산 확인
cat /proc/interrupts | grep eno1











---









마무리

Bridge 모드는 물리 네트워크와 가상 네트워크 간의 경계를 투명하게 만들어주는 강력한 기술이다. L2 레벨에서 동작하기 때문에 상위 계층에서는 VM과 물리 장비의 차이를 인식하지 못하며, 이는 네트워크 관리와 성능 측면에서 큰 장점을 제공한다.





핵심 요약

1. 투명한 네트워킹: VM들이 물리 스위치에 직접 연결된 독립적인 장치로 인식된다
2. 동일한 네트워크 세그먼트: VM과 물리 장비가 같은 서브넷을 공유하여 라우팅 없이 직접 통신한다
3. L2 수준 동작: MAC 주소 학습과 프레임 전달을 통해 상위 계층에서는 브리지 존재를 인식하지 못한다
4. 성능 최적화: NAT 오버헤드가 없어 더 낮은 지연시간과 높은 처리량을 제공한다
5. 실무적 고려사항: IP 관리, 보안 정책, 성능 튜닝 등 종합적인 접근이 필요하다





언제 Bridge 모드를 선택해야 하는가?





Bridge 모드가 적합한 경우

• VM들이 외부에서 직접 접근 가능해야 하는 서비스 환경
• 최고 성능이 요구되는 네트워크 집약적 애플리케이션
• 물리 서버와 VM 간의 네트워크 일관성이 중요한 하이브리드 환경
• 복잡한 NAT 설정 없이 단순한 네트워크 구조를 원하는 경우







NAT 모드가 더 적합한 경우

• 내부 개발/테스트 환경으로 외부 노출이 불필요한 경우
• 보안이 우선시되어 VM들을 내부 네트워크에 격리해야 하는 경우
• IP 주소 자원이 제한적이어서 VM들이 사설 IP를 사용해야 하는 경우





미래 발전 방향

Bridge 모드는 컨테이너 오케스트레이션, SDN(Software Defined Networking), 마이크로서비스 아키텍처 등 현대적인 인프라 트렌드와도 잘 맞아떨어진다. 특히 Kubernetes의 CNI(Container Network Interface)나 OpenStack의 Neutron과 같은 클라우드 네트워킹 솔루션들도 Bridge 모드의 기본 원리를 확장하여 구현되고 있다.





가상화 기술이 발전함에 따라 SR-IOV, DPDK, OVS(Open vSwitch) 등의 고급 네트워킹 기술들과 Bridge 모드를 결합하여 더욱 높은 성능과 유연성을 제공하는 방향으로 진화하고 있다. 이러한 기술들을 이해하고 활용하기 위해서는 Bridge 모드의 근본적인 동작 원리를 정확히 파악하는 것이 필수적이다.





















---
