Overview
Argo Workflow에 대해서 알아본다.
Argo Workflow란?

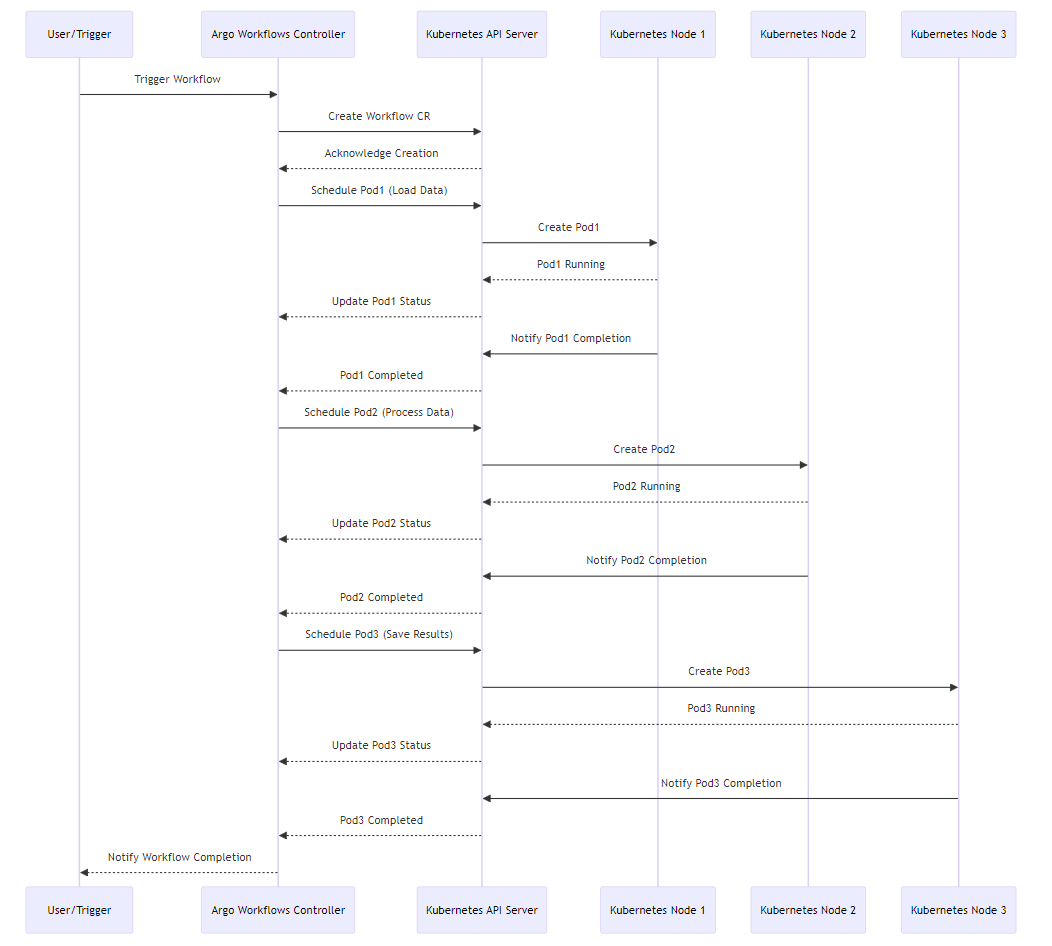

Argo Workflow는 아티팩트 처리, 재시도, 루프, 조건부 실행, 일시 중지 및 재개 등과 같은 다양한 기능을 지원한다. 작업의 방향성 비순환 그래프(DAG)를 정의하면 Argo가 Kubernetes에서 실행한다.
- 사용자 트리거 워크플로
- 컨트롤러가 워크플로 CR(사용자 지정 리소스)를 생성
- Kubernetes API가 생성을 승인
- Pod1이 스케줄링(데이터 로드)
- Node1은 Pod1이 Running인 것을 Kubernetes API 서버에 전달
- Kubernetes API 서버는 Pod1의 상태에 따라 컨트롤러 업데이트
- Pod1이 작업을 완료하면 Node1은 Kubernetes API 서버에 전달
- Kubernetes API 서버는 Pod1이 작업이 완료했음을 컨트롤러에 전달
- Pod2,3도 동일한 Workflow로 진행
- 모든 작업이 완료되면 컨트롤러는 전체 워크플로가 완료된것을 사용자에게 알림
Argo Workflow 설치
Argo Workflow 설치는 해당 사이트를 참고하면 된다.
GCE를 사용해서 VM을 만든뒤 Kind로 간단하게 설치할 예정이다.
kind(Kubernetes in Docker)란?
Overview kind(Kubernetes in Docker)에 대해서 알아보자. kind(Kubernetes in Docker)란? kind는 Docker 컨테이너 노드를 사용하여 로컬 Kubernetes 클러스터를 실행하기 위한 도구이다. kind는 주로 Kubernetes 자체를 테스
somaz.tistory.com
Kind 설치
30000번 포트를 하나 더 포트포워딩 해준다. 그 이유는 외부에서 30000번을 타고 argo-server로 접속을 해야하기 때문이다.
# cluster yaml 파일 생성
cat <<EOF > cluster-3nodes.yaml
kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
nodes:
- role: control-plane
extraPortMappings:
- containerPort: 30000
hostPort: 30000
listenAddress: "0.0.0.0"
protocol: TCP
- role: worker
- role: worker
EOF
# kind 설치
kind create cluster --name somaz-3nodes-kubernetes --config ./cluster-3nodes.yaml
# 설치 확인
k get nodes
NAME STATUS ROLES AGE VERSION
somaz-3nodes-kubernetes-control-plane Ready control-plane 77s v1.27.3
somaz-3nodes-kubernetes-worker Ready <none> 54s v1.27.3
somaz-3nodes-kubernetes-worker2 Ready <none> 53s v1.27.3
Argo Workflow 설치
최신버전의 Release 페이지를 보고싶으면 여기를 누르면 된다.
2024.01.08 기준
k create ns argo
k apply -n argo -f <https://github.com/argoproj/argo-workflows/releases/download/v3.5.4/quick-start-minimal.yaml>
NodePort로 오픈해준다.
k patch svc argo-server -n argo -p '{"spec": {"type": "NodePort", "ports": [{"nodePort": 30000, "port": 2746, "protocol": "TCP"}]}}'
# 확인
k get svc -n argo
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
argo-server NodePort 10.96.179.67 <none> 2746:30000/TCP 2m8s
httpbin ClusterIP 10.96.141.30 <none> 9100/TCP 2m8s
minio ClusterIP 10.96.182.4 <none> 9000/TCP,9001/TCP 2m8s
웹 접속을 위해 Compute Engine 방화벽을 오픈한다.
## Firewall ##
resource "google_compute_firewall" "test_server_ssh" {
name = "allow-ssh-test-server"
network = var.shared_vpc
allow {
protocol = "tcp"
ports = ["22", "30000"]
}
source_ranges = ["${var.public_ip}/32", "${var.public_ip2}/32", "0.0.0.0/0"]
target_tags = [var.test_server]
depends_on = [module.vpc]
}
argo-server는 기본적으로 클라이언트 인증이며, 따라서 UI는 클라이언트가 인증하기 위해 그들의 쿠버네티스 Bear Token을 제공해야 한다. 테스트 환경이기 때문에 일단 UI 로그인을 우회할 수 있도록 인증 모드를 서버로 전환한다.
kubectl patch deployment \\
argo-server \\
--namespace argo \\
--type='json' \\
-p='[{"op": "replace", "path": "/spec/template/spec/containers/0/args", "value": [
"server",
"--auth-mode=server"
]}]'

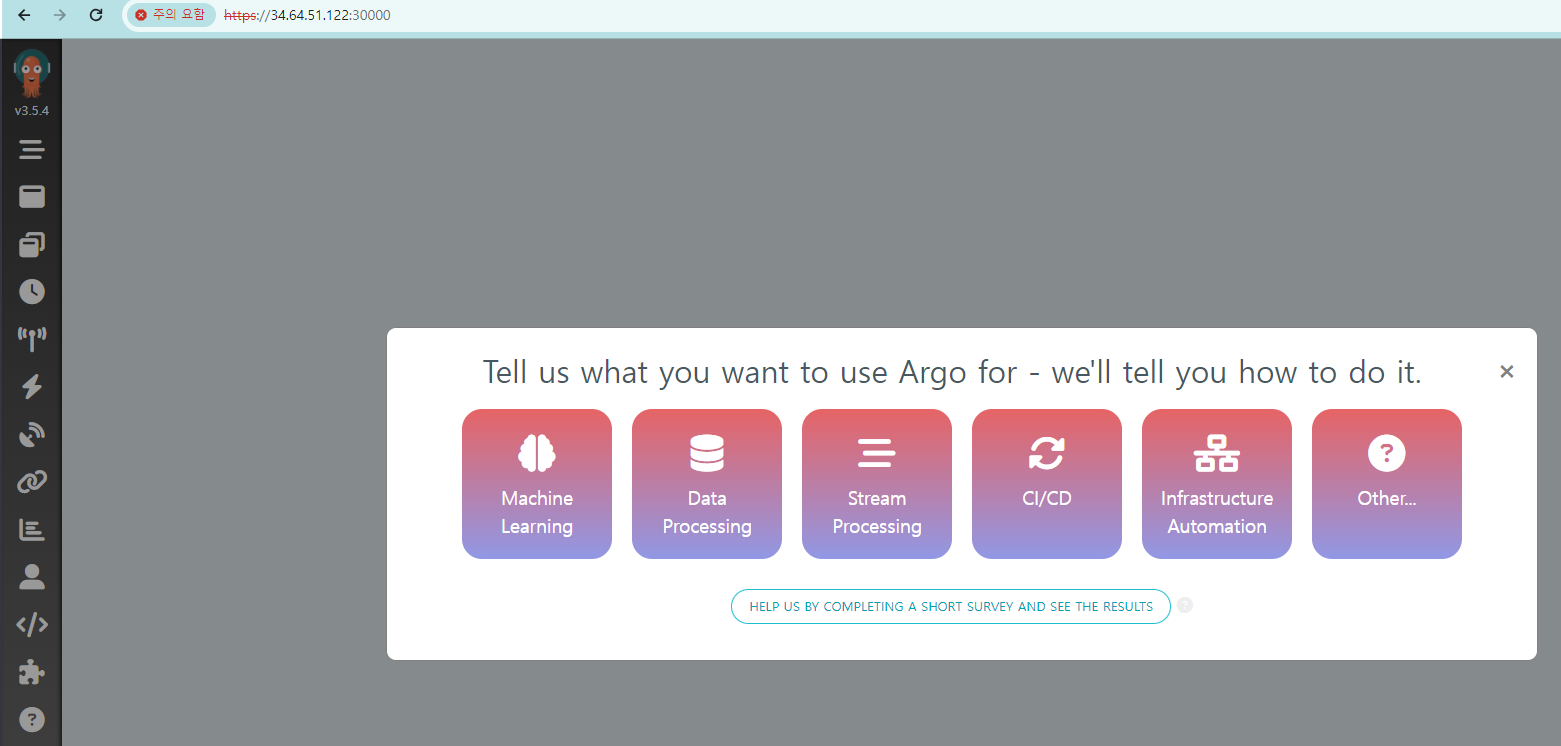

설치 후 접속 확인한다. `https://<External IP>:30000`
Argo Sensor Crd 설치
k create ns argo-events
k apply -n argo-events -f <https://raw.githubusercontent.com/argoproj/argo-events/stable/manifests/install.yaml>
Argo CLI 설치
해당 페이지를 참고한다. 아래는 Linux 기준이다.
# Download the binary
curl -sLO <https://github.com/argoproj/argo-workflows/releases/download/v3.5.4/argo-linux-amd64.gz>
# Unzip
gunzip argo-linux-amd64.gz
# Make binary executable
chmod +x argo-linux-amd64
# Move binary to path
sudo mv ./argo-linux-amd64 /usr/local/bin/argo
# Test installation
argo version
# auto completion
source <(argo completion bash)
rbac를 설정한다.
cat <<EOF > argo-rbac.yaml
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
name: argo-workflows-cluster-role
rules:
- apiGroups: ["argoproj.io"]
resources:
- "workflows"
- "workflows/finalizers"
- "workflowtemplates"
- "cronworkflows"
- "eventsources"
- "sensors"
- "workfloweventbindings"
verbs: ["get", "list", "watch", "update", "patch", "delete"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: argo-workflows-cluster-role-binding
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: argo-workflows-cluster-role
subjects:
- kind: ServiceAccount
name: argo-server
namespace: argo
EOF
k apply -f argo-rbac.yaml

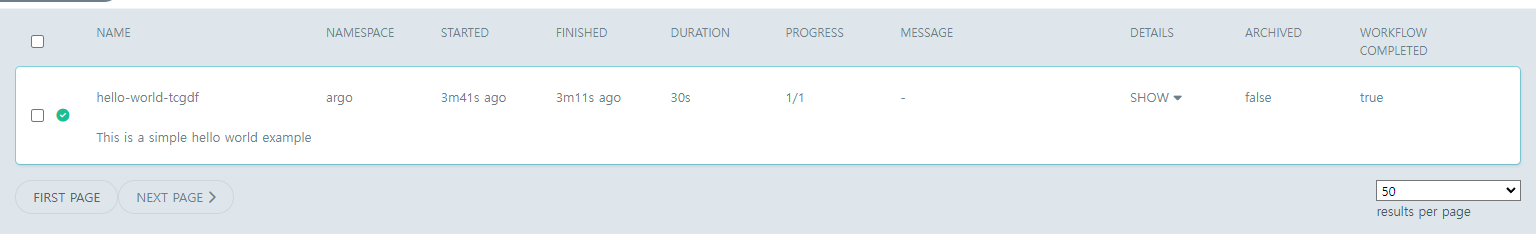

Sample Workflow를 실행한다.
argo submit -n argo --watch <https://raw.githubusercontent.com/argoproj/argo-workflows/main/examples/hello-world.yaml>
...
STEP TEMPLATE PODNAME DURATION MESSAGE
● hello-world-tcgdf whalesay hello-world-tcgdf 30s
Name: hello-world-tcgdf
Namespace: argo
ServiceAccount: unset (will run with the default ServiceAccount)
Status: Succeeded
Conditions:
PodRunning False
Completed True
Created: Thu Jan 18 05:15:40 +0000 (30 seconds ago)
Started: Thu Jan 18 05:15:40 +0000 (30 seconds ago)
Finished: Thu Jan 18 05:16:10 +0000 (now)
Duration: 30 seconds
Progress: 1/1
ResourcesDuration: 8s*(100Mi memory),12s*(1 cpu)
STEP TEMPLATE PODNAME DURATION MESSAGE
✔ hello-world-tcgdf whalesay hello-world-tcgdf 18s
Argo Workflow 실습
해당 페이지의 docs를 참고하여 실습을 진행해본다.
1. 다른 ServiceAccount를 사용하여 배포
# sa 생성
k create sa somaz -n argo
# clusterrolebinding yaml 파일 생성
cat <<EOF > somaz-rbac.yaml
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: argo-workflows-cluster-role-binding-somaz
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: argo-workflows-cluster-role
subjects:
- kind: ServiceAccount
name: somaz
namespace: argo
EOF
# rbac 적용
k apply -f somaz-rbac.yaml
argo-rbac 수정한다.
cat <<EOF > argo-rbac.yaml
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
name: argo-workflows-cluster-role
rules:
- apiGroups: [""]
resources: ["pods", "pods/log", "pods/exec"]
verbs: ["create", "get", "list", "watch", "update", "patch", "delete"]
- apiGroups: ["argoproj.io"]
resources:
- "workflows"
- "workflows/finalizers"
- "workflowtemplates"
- "cronworkflows"
- "eventsources"
- "sensors"
- "workfloweventbindings"
verbs: ["get", "list", "watch", "update", "patch", "delete"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
name: argo-workflows-cluster-role-binding
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: argo-workflows-cluster-role
subjects:
- kind: ServiceAccount
name: argo-server
namespace: argo
EOF
k apply -f argo-rbac.yaml
서비스 어카운트 지정하여 새로 생성한다.
# serviceaccount 지정하여 새로 생성
cat <<EOF > somaz-helloworld.yaml
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
generateName: hello-world-
annotations:
workflows.argoproj.io/description: "This is a somaz hello world sample."
spec:
serviceAccountName: somaz # Use your custom ServiceAccount here
entrypoint: whalesay
templates:
- name: whalesay
container:
image: docker/whalesay
command: [cowsay]
args: ["hello world"]
resources: # limit the resources
limits:
memory: 32Mi
cpu: 100m
EOF
k create -f somaz-helloworld.yaml -n argo

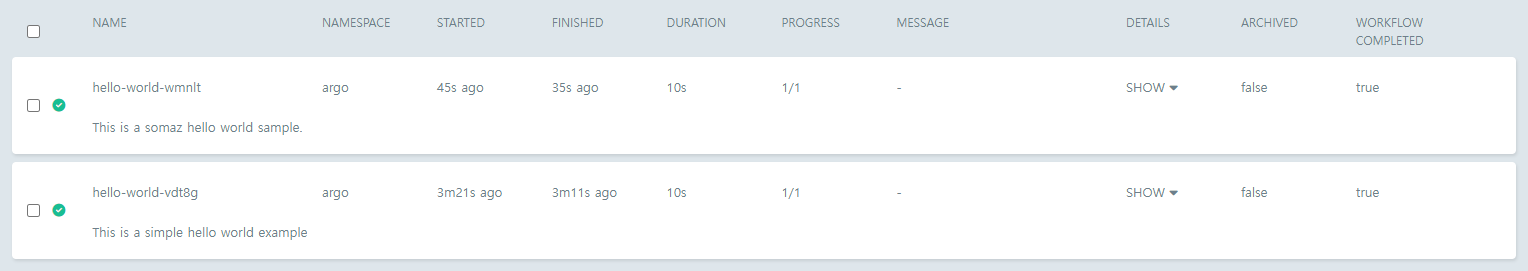

생성 완료되었다.
# 확인
k get workflow -n argo
NAME STATUS AGE MESSAGE
hello-world-vdt8g Succeeded 42m
hello-world-wmnlt Succeeded 40m
# 삭제
k delete workflow -n argo hello-world-vdt8g hello-world-wmnlt

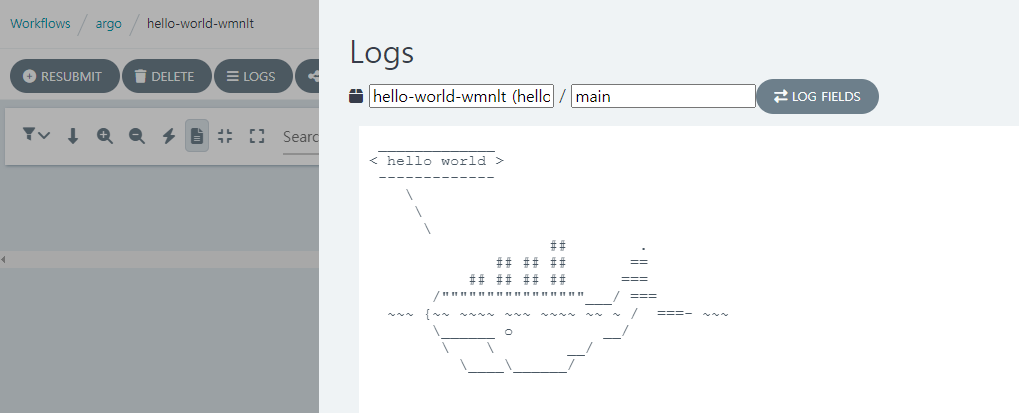

Workflow 선택후 Log 버튼을 누르면 아래와 같이 고래가 보인다?
2. Parameters
매개변수가 포함된 작업에 대해 알아보자.
# 파라미터 yaml 파일 생성
cat <<EOF > arguments-parameters.yaml
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
generateName: hello-world-parameters-
spec:
# invoke the whalesay template with
# "hello world" as the argument
# to the message parameter
entrypoint: whalesay
arguments:
parameters:
- name: message
value: hello world
templates:
- name: whalesay
inputs:
parameters:
- name: message # parameter declaration
container:
# run cowsay with that message input parameter as args
image: docker/whalesay
command: [cowsay]
args: ["{{inputs.parameters.message}}"]
EOF
# 제출
argo submit arguments-parameters.yaml -p message="goodbye somaz" -n argo
# 확인1 kubectl
k get workflow -n argo
NAME STATUS AGE MESSAGE
hello-world-parameters-bj4nx Succeeded 104s
# 확인2 argo cli
argo list -n argo
NAME STATUS AGE DURATION PRIORITY MESSAGE
hello-world-parameters-bj4nx Succeeded 1m 10s 0
3. Parameters 활용
nginx pod 생성
# yaml 파일 생성
cat <<EOF > nginx-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-deployment
spec:
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:latest
ports:
- containerPort: 80
EOF
# 배포
k apply -f nginx-deployment.yaml -n argo
Argo Workflow를 생성하여 로그를 검색한다.
cat <<EOF > nginx-logs-workflow.yaml
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
generateName: nginx-logs-
spec:
entrypoint: get-nginx-logs
serviceAccountName: argo-server # Assuming argo-server has the necessary permissions
templates:
- name: get-nginx-logs
steps:
- - name: get-log-first-pod
template: log
arguments:
parameters:
- name: pod-name
value: "nginx-deployment-57d84f57dc-4g5vv" # Adjust the pod name as needed
- - name: get-log-second-pod
template: log
arguments:
parameters:
- name: pod-name
value: "nginx-deployment-57d84f57dc-5jc4t" # Adjust the pod name as needed
- name: log
inputs:
parameters:
- name: pod-name
container:
image: bitnami/kubectl # Use an image with kubectl installed
command: [sh, -c]
args: ["kubectl logs {{inputs.parameters.pod-name}} -n argo"]
EOF
argo submit nginx-logs-workflow.yaml -n argo --parameter nginx-pod-1=nginx-deployment-57d84f57dc-4g5vv --parameter nginx-pod-2=nginx-deployment-57d84f57dc-5jc4t

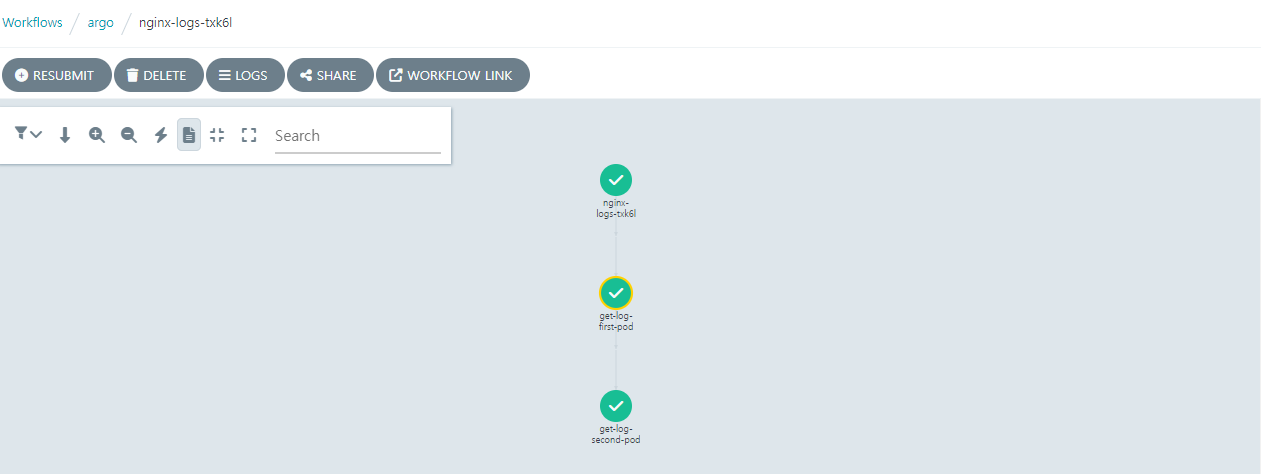

그럼 아래와 같이 Workflow가 보인다.

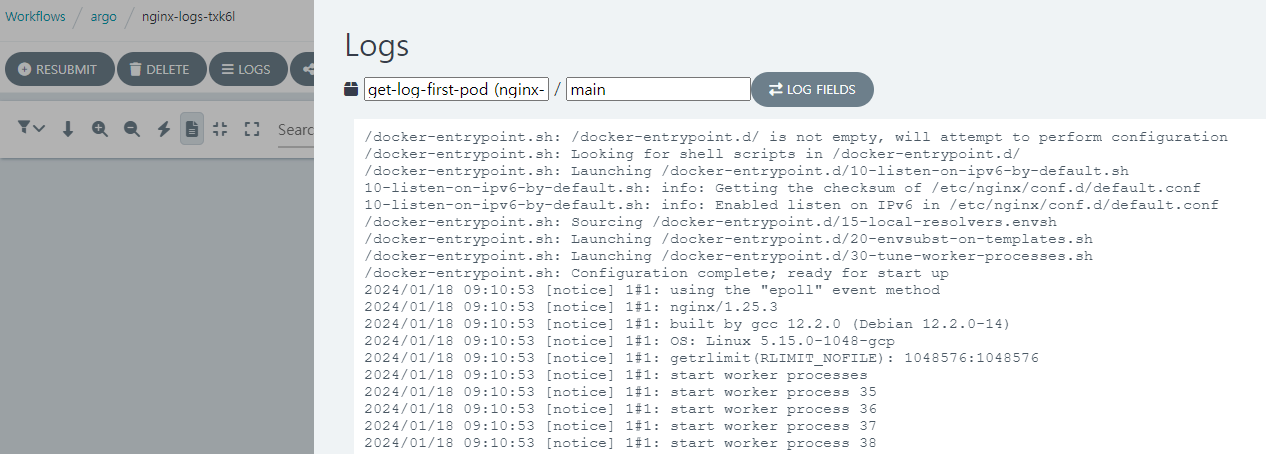

이렇게 log도 보인다.
CLI로 확인해도 동일하다.
k logs -n argo nginx-logs-txk6l-log-1797578939
time="2024-01-18T09:14:49.951Z" level=info msg="capturing logs" argo=true
/docker-entrypoint.sh: /docker-entrypoint.d/ is not empty, will attempt to perform configuration
/docker-entrypoint.sh: Looking for shell scripts in /docker-entrypoint.d/
/docker-entrypoint.sh: Launching /docker-entrypoint.d/10-listen-on-ipv6-by-default.sh
10-listen-on-ipv6-by-default.sh: info: Getting the checksum of /etc/nginx/conf.d/default.conf
10-listen-on-ipv6-by-default.sh: info: Enabled listen on IPv6 in /etc/nginx/conf.d/default.conf
/docker-entrypoint.sh: Sourcing /docker-entrypoint.d/15-local-resolvers.envsh
/docker-entrypoint.sh: Launching /docker-entrypoint.d/20-envsubst-on-templates.sh
/docker-entrypoint.sh: Launching /docker-entrypoint.d/30-tune-worker-processes.sh
/docker-entrypoint.sh: Configuration complete; ready for start up
2024/01/18 09:10:53 [notice] 1#1: using the "epoll" event method
2024/01/18 09:10:53 [notice] 1#1: nginx/1.25.3
2024/01/18 09:10:53 [notice] 1#1: built by gcc 12.2.0 (Debian 12.2.0-14)
2024/01/18 09:10:53 [notice] 1#1: OS: Linux 5.15.0-1048-gcp
2024/01/18 09:10:53 [notice] 1#1: getrlimit(RLIMIT_NOFILE): 1048576:1048576
2024/01/18 09:10:53 [notice] 1#1: start worker processes
2024/01/18 09:10:53 [notice] 1#1: start worker process 35
2024/01/18 09:10:53 [notice] 1#1: start worker process 36
2024/01/18 09:10:53 [notice] 1#1: start worker process 37
2024/01/18 09:10:53 [notice] 1#1: start worker process 38

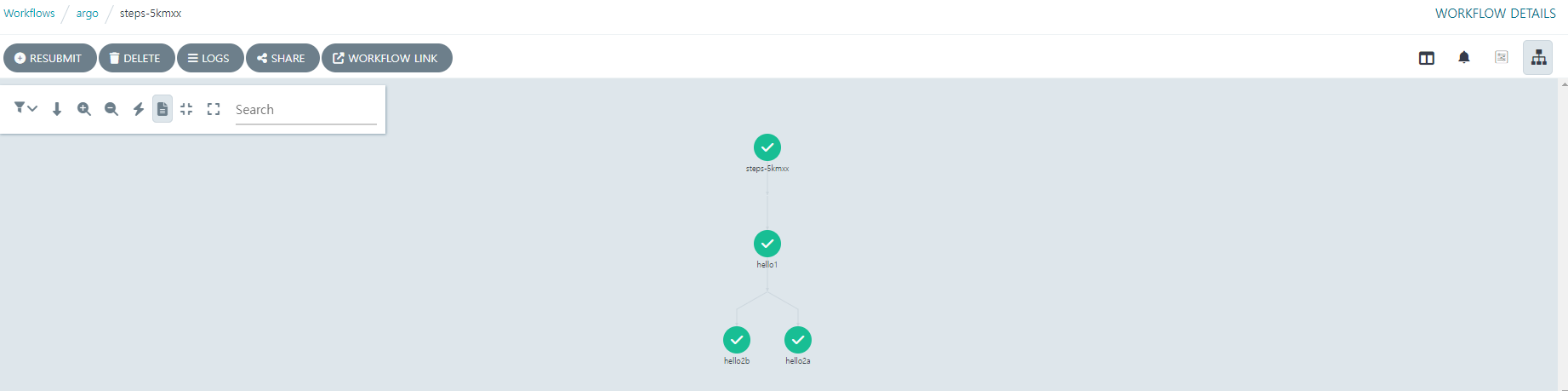

4. Steps
단계별 Workflow를 만드는 방법, 두개 이상의 템플릿 정의 그리고 중첩된 Workflow를 만드는 방법에 대해서 알아보려고 한다.
cat <<EOF > step-hello.yaml
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
generateName: steps-
spec:
entrypoint: hello-hello-hello
# This spec contains two templates: hello-hello-hello and whalesay
templates:
- name: hello-hello-hello
# Instead of just running a container
# This template has a sequence of steps
steps:
- - name: hello1 # hello1 is run before the following steps
template: whalesay
arguments:
parameters:
- name: message
value: "hello1"
- - name: hello2a # double dash => run after previous step
template: whalesay
arguments:
parameters:
- name: message
value: "hello2a"
- name: hello2b # single dash => run in parallel with previous step
template: whalesay
arguments:
parameters:
- name: message
value: "hello2b"
# This is the same template as from the previous example
- name: whalesay
inputs:
parameters:
- name: message
container:
image: docker/whalesay
command: [cowsay]
args: ["{{inputs.parameters.message}}"]
EOF
argo submit step-hello.yaml -n argo
템플릿 `hello-hello-hello`은 3개로 구성 구성된다. `hello1`이라는 이름의 첫 번째 단계는 순차적으로 실행되고 `hello2a`와 `hello2b`라는 이름의 다음 두 단계는 서로 병렬적으로 실행된다.
5. DAG
각 작업의 종속성을 지정하여 워크플로를 방향성 비순환 그래프(DAG)로 정의할 수 있다. DAG는 복잡한 워크플로를 유지하기가 더 간단할 수 있으며 작업을 실행할 때 최대 병렬 처리를 허용한다.
cat <<EOF > dag.yaml
apiVersion: argoproj.io/v1alpha1
kind: Workflow
metadata:
generateName: dag-diamond-
spec:
entrypoint: diamond
templates:
- name: echo
inputs:
parameters:
- name: message
container:
image: alpine:3.7
command: [echo, "{{inputs.parameters.message}}"]
- name: diamond
dag:
tasks:
- name: A
template: echo
arguments:
parameters: [{name: message, value: A}]
- name: B
dependencies: [A]
template: echo
arguments:
parameters: [{name: message, value: B}]
- name: C
dependencies: [A]
template: echo
arguments:
parameters: [{name: message, value: C}]
- name: D
dependencies: [B, C]
template: echo
arguments:
parameters: [{name: message, value: D}]
EOF
argo submit dag.yaml -n argo

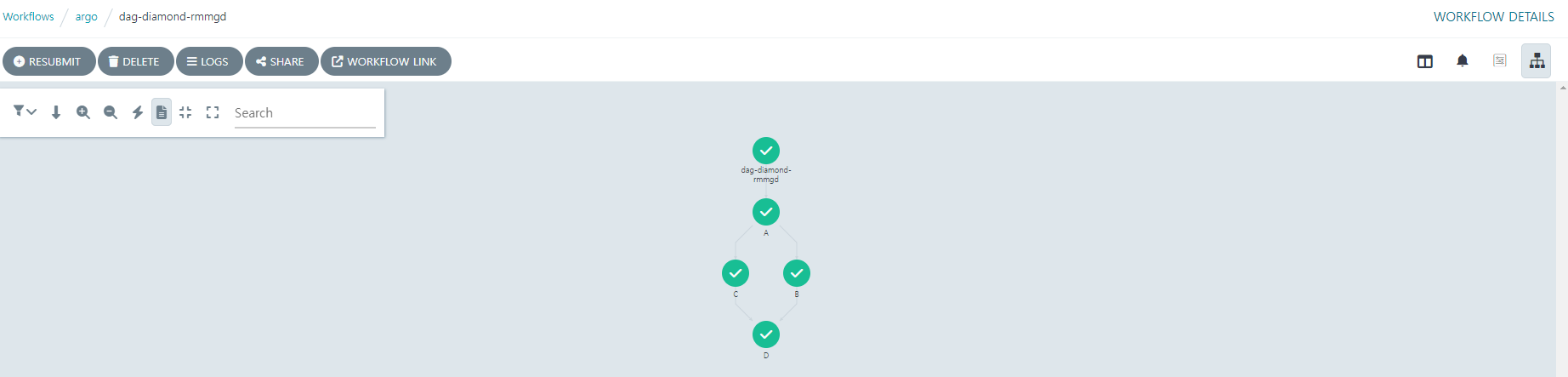

해당 워크플로에서는 종속성이 없는 A가 먼저 실행된다. A가 끝난뒤 B와 C가 동시에 실행된 후 B와 C가 종료 된 후에 D가 실행된다.
Reference
https://coffeewhale.com/kubernetes/workflow/argo/2020/02/14/argo-wf/
https://argo-workflows.readthedocs.io/en/latest/quick-start/
https://velog.io/@curiosity806/KubernetesArgoCD-Argo-WorkflowsEvents-도입기
https://argo-workflows.readthedocs.io/en/latest/walk-through/
https://github.com/argoproj/argo-workflows/blob/main/examples/README.md
728x90
반응형
'IaC > CI CD Tool' 카테고리의 다른 글
| 5. Github Action (With Using jobs in a workflow & Choosing the runner for a job) (0) | 2024.03.15 |
|---|---|
| 4. Github Action (With Matrix Strategy) (2) | 2024.03.12 |
| ArgoCD ApplicationSet이란? (작성 방법) (0) | 2023.10.06 |
| 5. GitLab ArgoCD 연동 (0) | 2023.08.10 |
| ArgoCD 설치 AWS & GCP (0) | 2023.08.09 |
